Концерн DoorHan-Рязань предлагает cредне- и низкотемпературные распашные двери для холодильных и морозильных камер.

Преимущества промышленной распашной двери Дорхан для охлаждаемых помещений серии IDH-1: ремонтопригодность любого элемента, коррозийная стойкость и противопожарные свойства.

Дверь изготовлена из промышленных PIR-панелей с классом горючести Г1.

Герметичность конструкции двери обеспечивает морозоустойчивый EPDM-уплотнитель.

Надежность холодильной двери Дорхан подтверждена многолетним опытом эксплуатации.

Рассчитать цену

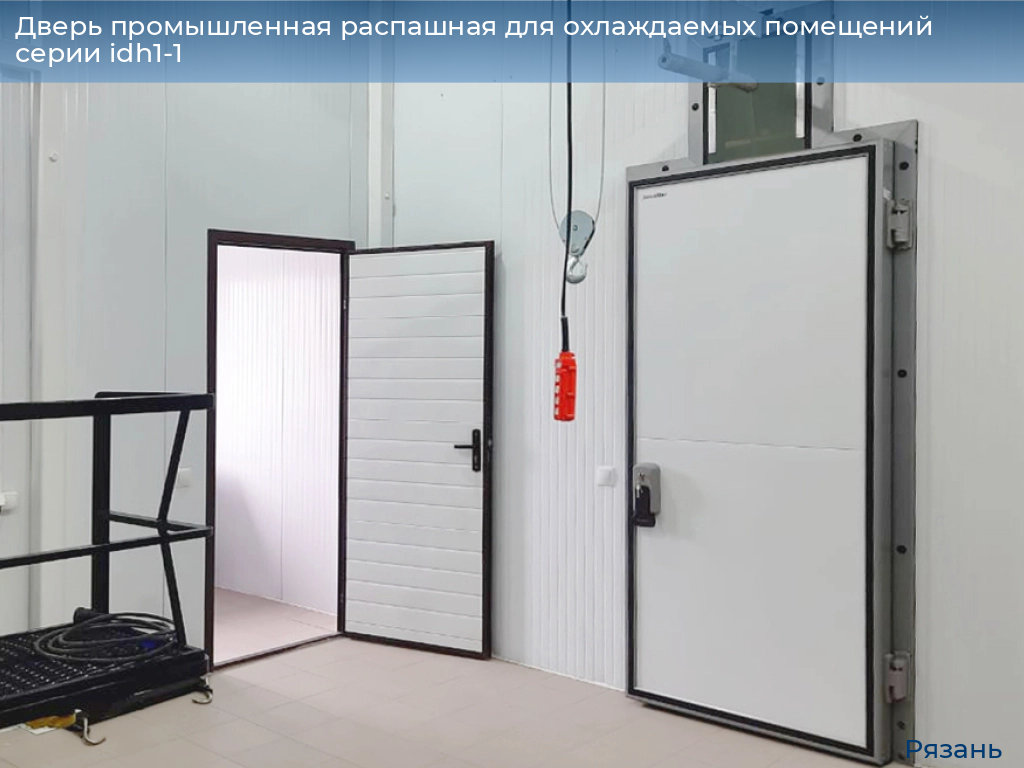

Дверь промышленная распашная для охлаждаемых помещений серии idh1-1,

Таблица размеров

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема, мм

600–1 400

Высота проема, мм

1 800–2 400

Толщина изоляции, мм

80 или 120

Притолока, мм

От 65

Пристенки, мм

От 80

Базовая

Дополнительная

Асимметричная алюминиевая рама с кабель-каналом для установки ПЭН.

Уплотнитель периметра полотна двери.

Комплект подъемных петель, регулируемых в трех плоскостях.

Комплект теплоизоляционных панелей в алюминиевом каркасе.

Ручка с замком и системой аварийного выхода.

Нижний уплотнитель.

Внутренняя алюминиевая рама для обеспечения жесткости проема.

Обогрев полотна двери.

Обогрев периметра рамы для низкотемпературных дверей.

Защитный бампер.

Термокрепеж для монтажа на сэндвич-панели.

Дополнительная упаковка — деревянная обрешетка.

Асимметричная алюминиевая рама с кабель-каналом для установки ПЭНа (стойка со стороны петель со вставкой, стойка со стороны ручки, верхняя поперечина) в разборе
Уплотнитель периметра полотна двери
Комплект эксцентриковых петель, регулируемых в трех плоскостях
Дверное полотно в алюминиевом каркасе
Ручка с замком и системой аварийного выхода
Нижний уплотнитель
Пластиковая крышка кабель-канала рамы
Уголки для сборки рамы

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

PDF

Инструкция по монтажу Дверь промышленная распашная для охлаждаемых помещений серии idh1-1

Таблица размеров

Наименование

Значение

Ширина проема, мм

600–1 400

Высота проема, мм

1 800–2 400

Толщина изоляции, мм

80 или 120

Притолока, мм

От 65

Пристенки, мм

От 80

Комплектация

Асимметричная алюминиевая рама с кабель-каналом для установки ПЭН.

Уплотнитель периметра полотна двери.

Комплект подъемных петель, регулируемых в трех плоскостях.

Комплект теплоизоляционных панелей в алюминиевом каркасе.

Ручка с замком и системой аварийного выхода.

Нижний уплотнитель.

Внутренняя алюминиевая рама для обеспечения жесткости проема.

Обогрев полотна двери.

Обогрев периметра рамы для низкотемпературных дверей.

Защитный бампер.

Термокрепеж для монтажа на сэндвич-панели.

Дополнительная упаковка — деревянная обрешетка.

Конструкция

Асимметричная алюминиевая рама с кабель-каналом для установки ПЭНа (стойка со стороны петель со вставкой, стойка со стороны ручки, верхняя поперечина) в разборе
Уплотнитель периметра полотна двери
Комплект эксцентриковых петель, регулируемых в трех плоскостях
Дверное полотно в алюминиевом каркасе
Ручка с замком и системой аварийного выхода
Нижний уплотнитель
Пластиковая крышка кабель-канала рамы
Уголки для сборки рамы

Подготовка объекта

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

Монтаж

PDF

Инструкция по монтажу Дверь промышленная распашная для охлаждаемых помещений серии idh1-1

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
