Купить пластиковые маятниковые двери серии swd в Рязани от производителя DoorHan

Пластиковые маятниковые двери SWD предназначены для установки во внутренние входные проемы на промышленных, складских, торговых объектах в Рязани и области.

Пластиковые маятниковые двери с одной створкой рассчитаны на монтаж внутри проемов шириной от 800 мм, двухстворчатые — от 1600 мм.

На заводах DoorHan-Рязань дверные блоки могут быть изготовлены с рамой из алюминия или нержавеющей стали.

При необходимости возможно изменение конструкции рамы для подвешивания на монорельс.

Ключевыми преимуществами дверей DoorHan являются высокий ресурс петли, износостойкость и антикоррозийная устойчивость.

Возможность обзора обеспечена с помощью прозрачного окна, интегрированного в каждую створку без сварки и клея

Рассчитать цену

Пластиковые маятниковые двери серии swd,

Таблица размеров

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Ширина проема для одностворчатых дверей, мм

от 800 до 1 200 мм

Ширина проема для двустворчатых дверей, мм

от 1 300 до 2 400 мм

Высота проема, мм

от 1 800 до 2 800 мм

Базовая

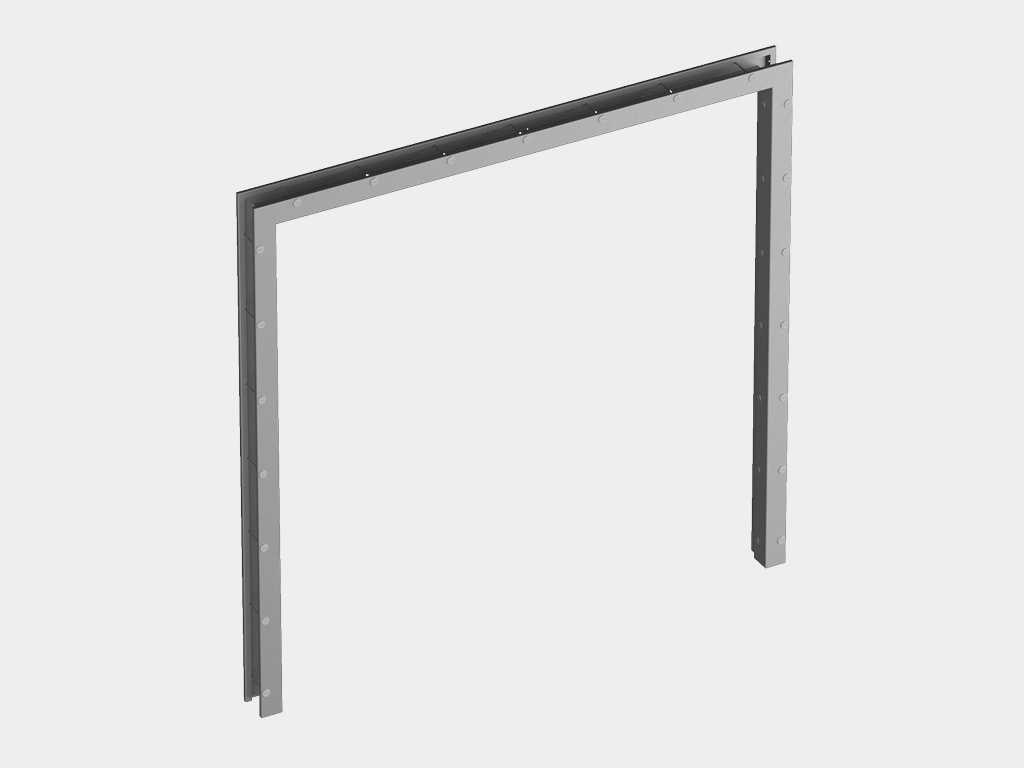

Рама. Может быть изготовлена из алюминия или нержавеющей стали. Возможно изменение конструкции рамы для использования с подвесными монорельсовыми путями.

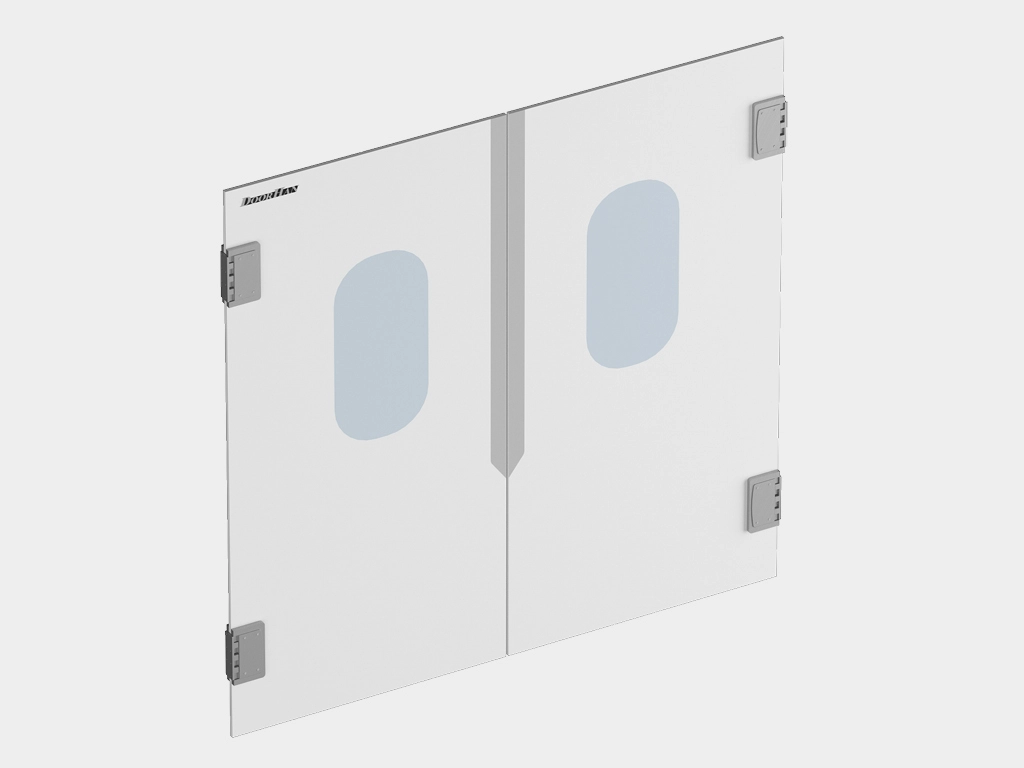

Створки

Рама
Полотно
Петля
Окно
Защита от защемления пальцев

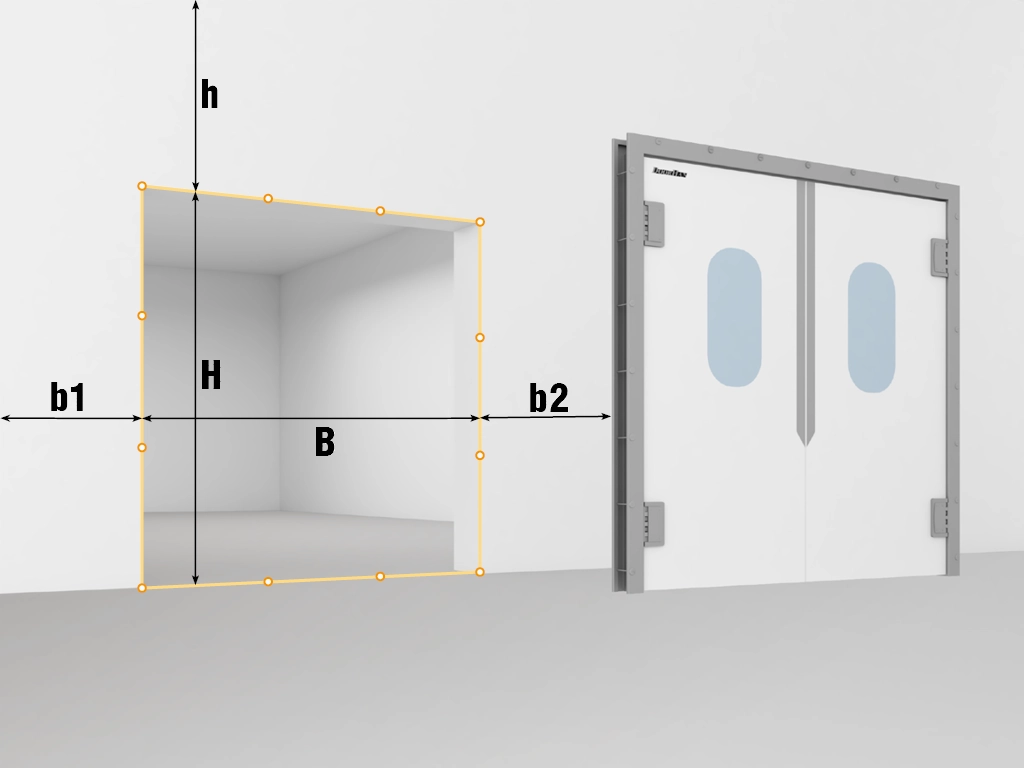

H — высота проема.
B — ширина проема.
h — притолока (расстояние от верха проема до потолка).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.

PDF

Инструкция по монтажу Пластиковые маятниковые двери серии swd

Таблица размеров

Наименование

Значение

Ширина проема для одностворчатых дверей, мм

от 800 до 1 200 мм

Ширина проема для двустворчатых дверей, мм

от 1 300 до 2 400 мм

Высота проема, мм

от 1 800 до 2 800 мм

Комплектация

Створки

Конструкция

Рама
Полотно
Петля
Окно
Защита от защемления пальцев

Подготовка объекта

H — высота проема.
B — ширина проема.
h — притолока (расстояние от верха проема до потолка).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.

Монтаж

PDF

Инструкция по монтажу Пластиковые маятниковые двери серии swd

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.

Скачать инструкцию
